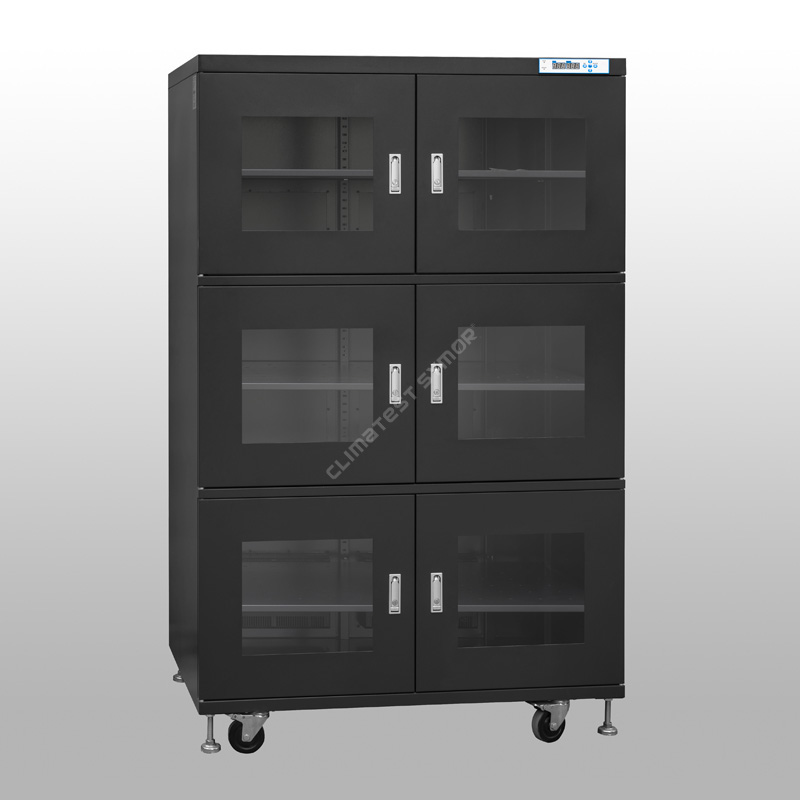

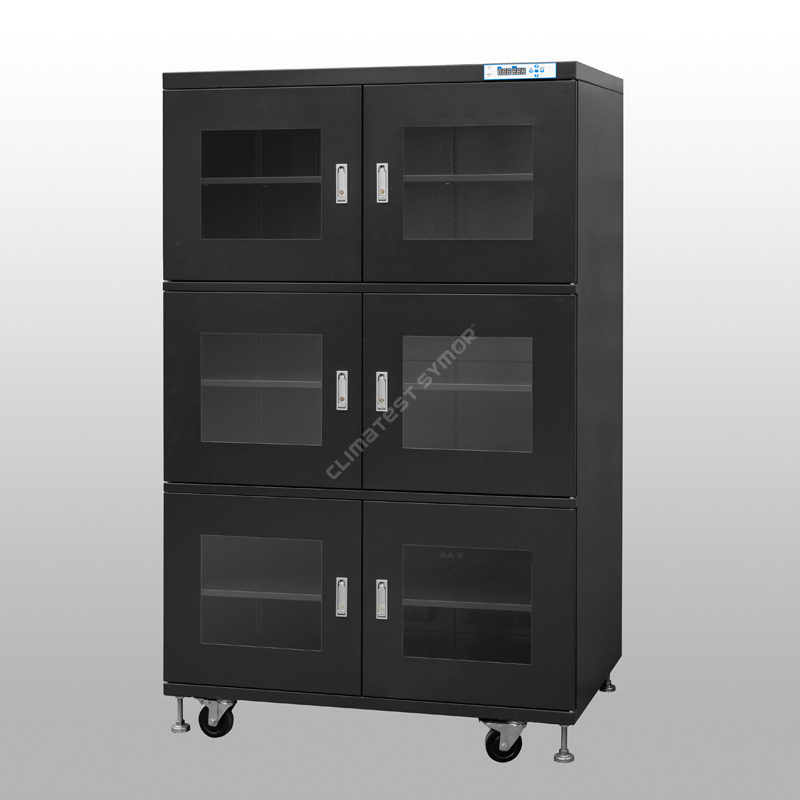

Under 1% RH Tørskab

Beskrivelse

Et tørt kabinet under 1% RH giver opbevaring med ultralav luftfugtighed til SMT-produktionslinjer. Ved hjælp af den mest avancerede affugtningsteknologi skaber kabinettet en ekstrem tør atmosfære, der forhindrer "popcorn-effekten" i fugtfølsomme komponenter, forlænger deres brugbare gulvlevetid og eliminerer behovet for dyrt nitrogen eller hyppig bagning ved høje temperaturer.

Under 1% RH Tørskabe: Specifikation

Under 1% RH Tørskabe: Feature

▸Relativ fugtighed: <1 %RH, der tilbyder en opbevaringsløsning med ultralav luftfugtighed til MSL 4, 5, 5a og 6.

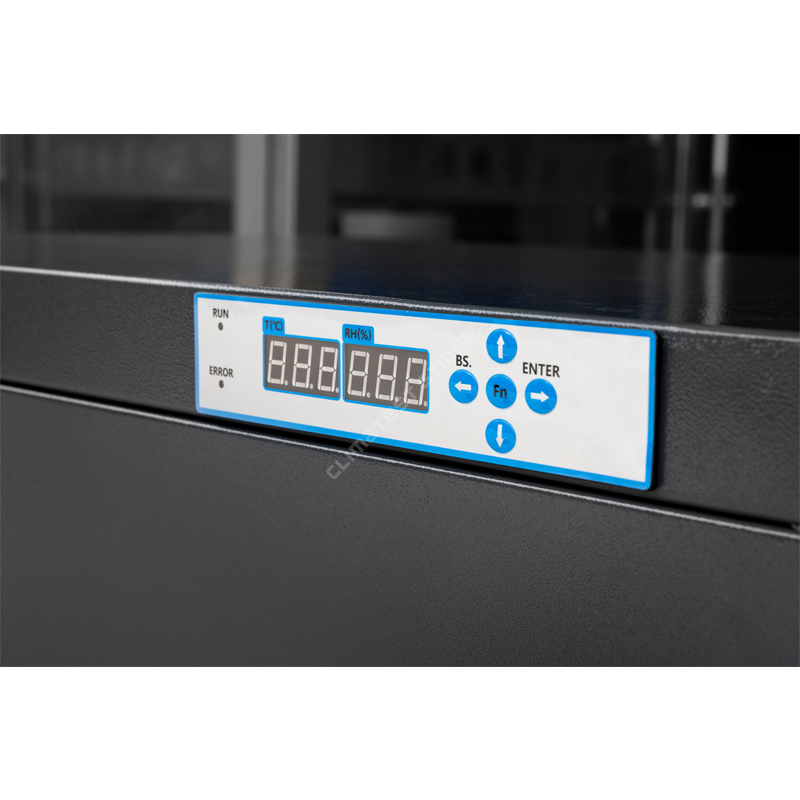

▸Digital skærm: Mikrocomputerstyret LED HD-skærm, brugervenlig RH-indstilling, overvågning i realtid.

▸ESD-sikker: Overflade antistatisk modstand 10⁵–10⁹ Ω.

▸Justerbare hylder: Højdejusterbare, der passer til komponenter i forskellige størrelser.

▸Hukommelsesfunktion: Ingen grund til nulstilling efter strømafbrydelse.

▸Energieffektiv: Strømbesparende, samtidig med at den højeffektive fugtighedskontrol bevares.

Hvordan affugter man?

Affugtningsprincippet for et tørreskab under 1 % RH er "fysisk adsorption via molekylsigter + cyklisk regenerering" (den mest pålidelige metode), det normale TE-køleskab kan ikke nå et så ultralavt fugtighedsniveau.

Adsorptionsproces: Molekylsigter anvendes som det adsorberende materiale i kabinettet; disse sigter har et stort netværk af mikroporer i nanoskala, som adsorberer vandmolekyler fra luften - meget som en svamp, der absorberer vand. En ventilator trækker fugtig luft ind i de tørre enheder, hvor vandmolekyler undergår fysisk adsorption, og den tørrede luft føres efterfølgende tilbage til det indre af skabet.

RegenereringBehandle:Når molekylsigten når adsorptionsmætning, starter systemet automatisk lavtemperaturopvarmning forsigtigt for at omdanne de adsorberede vandmolekyler til vanddamp, som derefter udstødes fra kabinettet; molekylsigten genopretter derved sin fugtabsorberende kapacitet.

Under 1%RH Tørskabe anvender avanceret teknologi, inklusive Schweiz-importerede relative fugtigheds- (RH)- og temperatursensorer, for at sikre præcis kontrol og overvågning af det indre miljø, fugtighedssensorens nøjagtighed er +/-2%RH. Ved at opretholde et stabilt miljø med lav luftfugtighed beskytter tørre skabe effektivt følsomme genstande mod de skadelige virkninger af fugt.

Anvendelser i SMT Electronics Manufacturing

Tørre kabinetter under 1 % RH er essentielle for fugtfølsomme enheder (MSD'er) klassificeret som MSL 4, 5, 5A og 6 i henhold til IPC/JEDEC J-STD-033 standarder:

▸Primære anvendelsestilfælde: Forebyggelse af "Popcorn-effekten": Under reflowlodning (spidstemperaturer ~260°C), bliver fugt fanget inde i plastik-IC-pakker til damp, hvilket forårsager interne revner og delaminering. Opbevaring med ultralav luftfugtighed eliminerer denne fugt før lodning.

▸ Sæt gulvlevetid på pause: Når MSD'er fjernes fra deres forseglede fugtspærreposer, begynder deres "gulvlevetid"-ur at tikke. Opbevaring af dem i et <1% RH-skab sætter effektivt denne timer på pause, så ubrugte komponenter kan opbevares sikkert og genbruges senere uden bagning.

▸Forebyggelse af oxidation: Den ultratørre atmosfære forhindrer oxidation af eksponerede kobberpuder, sølvfinisher og lodbare overflader - bevarer loddeevnen i årevis

Gulvlevetid refererer til den maksimalt tilladte tid, som en MSD (Moisture-Sensitive Device) kan forblive i et standard fabriksmiljø (≤30°C / 60 % RH), efter at være blevet fjernet fra dens fugtbarriere vakuumpose, mens den stadig forbliver sikker til placering og reflowlodning.

Påføringsmetode: Når MSL Level 4–6 komponenter er blevet fjernet fra deres vakuumposer, skal monterings- og reflow-loddeprocesserne ikke afsluttes inden for den specificerede gulvlevetid, skal de straks placeres i et tørt skab med under 1 % RH. I dette miljø med ultra-lav luftfugtighed på <1 % RH, bliver komponenternes fugtoptagelsesproces effektivt "sat på pause", og den resterende gulvlevetid ophører med at blive brugt, tørskabet realiserer ingen forbagning, som kan indlæses direkte på linjen til brug, hvorved produktionseffektiviteten øges markant.

Fugtighedsprofil i realtid(Omgivende luftfugtighed 60% RH, ingen belastning):

Åbning af døren i 30 sekunder hver gang, og luk derefter:

Langtidsopbevaring uden at åbne døren:

Fugtighedsmåling i realtid før forsendelse

Vi bruger et Rotronics-hygrometer med høj præcision til at genmåle det under 1% RH Tørskab før afsendelse, og udsteder kalibreringscertifikat, vi fejlfinder omhyggeligt hvert kabinet og sørger for at alt fungerer godt, efter at de kommer til kundens hænder, dette er også et ansvar, Symor bekymrer sig om kvalitetskontrol og kundernes tilbagemeldinger på vores tørskabe, tror vi gentager grunden til, at mange kunder bruger, hvorfor mange kunder har bestilt.

Forskellen mellem tørskabe og nitrogenskabe:

▸Tørreskabe bruger tørre enheder til at affugte, ingen forbrugsstoffer, ingen udskiftninger, og de absorberer fugt og udleder den automatisk til det fri.

▸Nitrogenskabe bruger nitrogenrensning for at nå en opbevaringsapplikation med lav luftfugtighed og lavt iltniveau, N2-gas er forbrugsdygtig.

Komponenter, der kræver <1 % relativ luftfugtighed tørre kabinetter:

▸IC'er, BGA'er, QFP'er og alle SMD-komponenter med MSL 5/6

▸Nøgne PCB'er (forhindrer oxidation og fugtoptagelse)

▸3D-printermetalpulver (hygroskopisk og reaktivt)

Overholdelse af industristandarder

Tørskabe under 1% RH er designet til at opfylde eller overstige:

IPC/JEDEC J-STD-033             Håndtering, pakning og opbevaring af MSD'er

IPC-1601                                  Opbevaring og håndtering af PCB'er

IEC 61340-5-1                          ESD-kontrol (for ESD-sikre modeller)

Hvem køber hos os?

Symor sælger lavfugtighedsstyrede kabinetter til de verdensberømte halvleder- og elektroniske producenter, såsom Micron, ST electronics, Phoenix Semiconductor, REC Solar, Wistron, Foxconn og universiteter som Stanford, Illinois, ETH Zürich........vores tørskabe hjælper kunder:

▸Tag på kernesmertepunkter: Fuldstændig løsning af udfordringerne ved MSD-håndtering (fugtighedsfølsom enhed)

▸Reducer omkostninger og forbedre monteringseffektiviteten: medførte et betydeligt investeringsafkast (ROI)

▸Enestående produktydelse: Stabil og pålidelig fugtkontrolteknologi

For flere detaljer om under 1% RH tørskabe, besøg venligst vores hjemmesidewww.climatestsymor.com, eller send en e-mail til sales@climatestsymor.com. Vi svarer dig hurtigst muligt og glæder os over et eventuelt samarbejde.
