Climatest Symor® er Kina tørboks til producent af elektroniske komponenter, vi laver forskellige typer tørre opbevaringsskabe med yderst konkurrencedygtig pris, hver tørboks til elektroniske komponenter er forsynet med den bedste servicesupport og kommer med to års garanti, fugtigheden er automatisk for<5%RH Series, we sell dry box for electronic components to multinational electronic/semiconductor manufacturers, with excellent feedback.

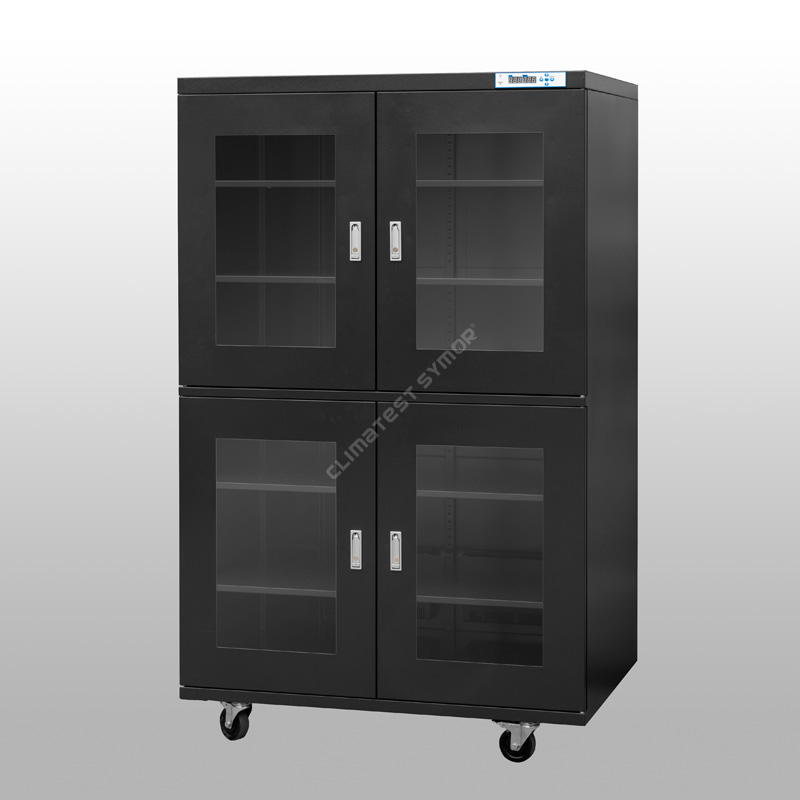

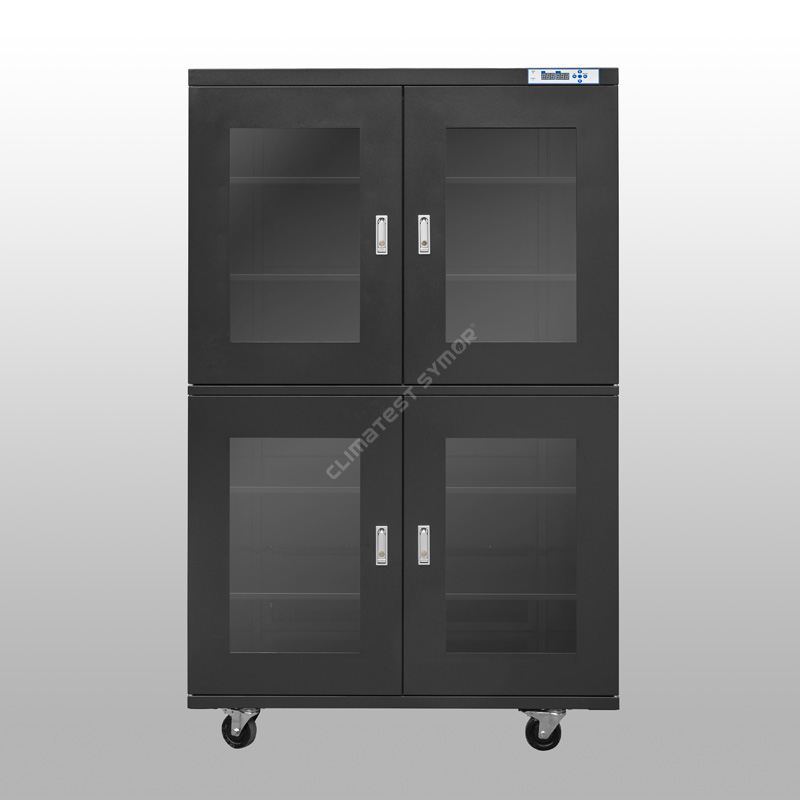

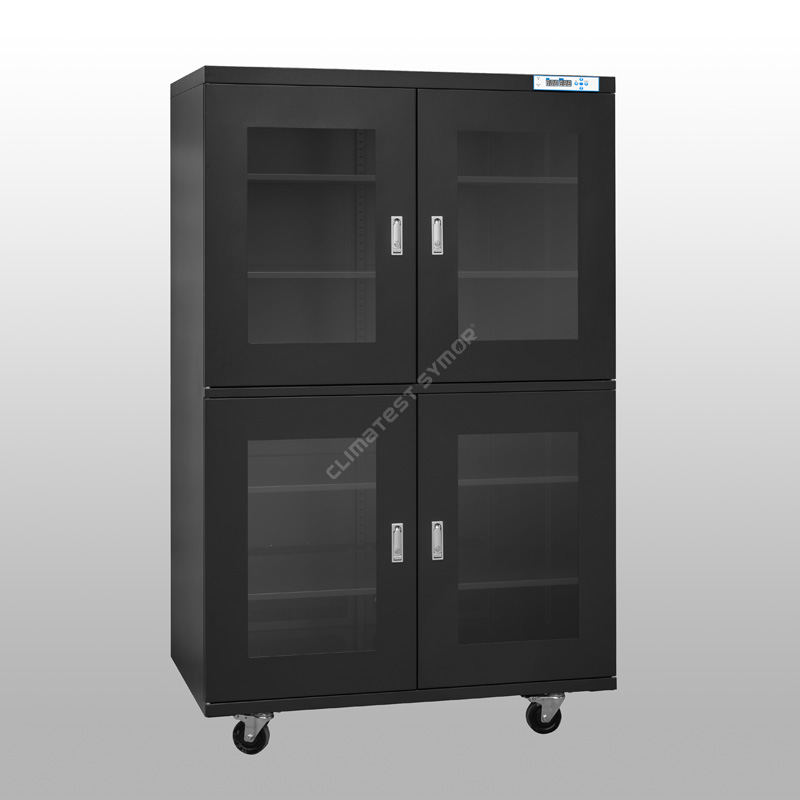

Model: TDU1436F-4
Kapacitet: 1436L
Fugtighed:<5%RH Automatic
Restitutionstid: Max. 30 min efter åben dør 30 sekunder og derefter lukket. (Omgivelsestemperatur 25â 60% RH)
Hylder: 5 stk
Farve: Mørkeblå, ESD sikker
Indvendig mål: B1198*D682*H1723 MM
Udvendig mål: B1200*D710*H1910 MM
Beskrivelse
Climatest Symor® Tørboks til elektroniske komponenter giver <5%RH opbevaringsmiljø med ultra-lav luftfugtighed, den er designet til at opbevare fugtfølsomme komponenter i henhold til IPC/JEDEC J-STD-033-standarden, popcorn- og mikrorevneproblemerne i reflow-processen er effektivt bosatte sig i denne tørre boks..
Specifikation
Mode# med F: ESD-funktion, mørkeblå farve.
Mode# uden F: Ingen ESD-funktion, råhvid farve
Model |
Kapacitet |
Indvendig dimension (B×D×H,mm) |
Udvendig dimension (B×D×H,mm) |
Gennemsnitlig effekt (W) |
Bruttovægt (KG) |
Maks. Belastning/hylde (KG) |
TDU98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU320 |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU320F |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU435 |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU435F |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Feature

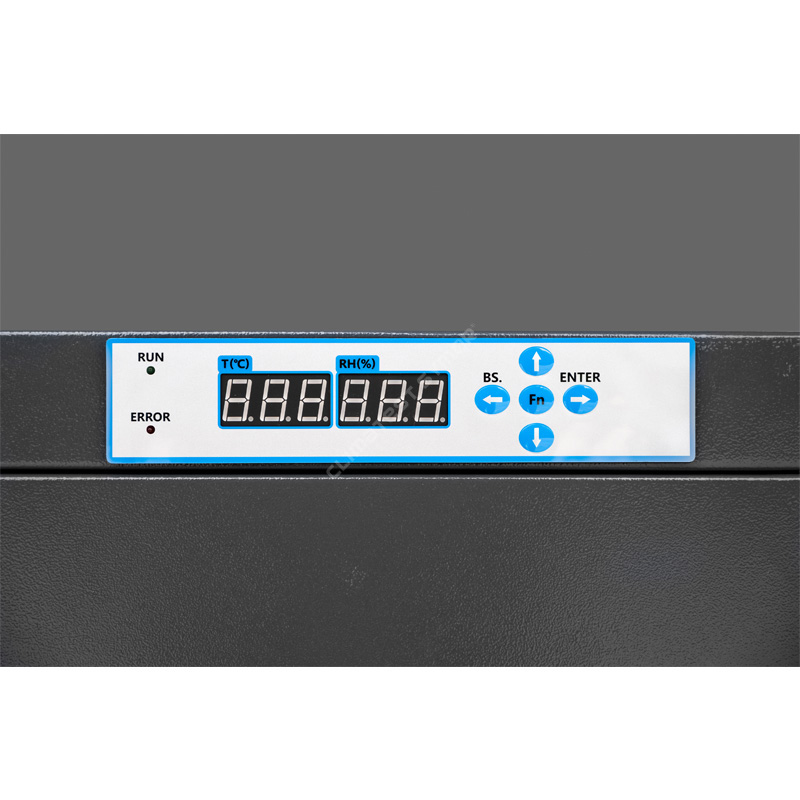

· Vedtager Schweiz original importerede fugt- og temperatursensor.
-Dette sikrer høj nøjagtighed i brug, denne tørboks til elektroniske komponenter har hukommelsesfunktion, ingen grund til at nulstille efter strømsvigt.
· Fremstillet af 1,2 mm tykkelse galvaniseret stål, med USA DuPont ESD-maling.
- Forstærket strukturdesign, fremragende bæreevne, overfladebehandling med 18 maleprocesser, den statiske modstandsværdi opfylder 106 -108Ω, også med stærk korrosionsbestandighed.
·3,2 mm høj intensitet hærdet glasvindue for bedre observation.

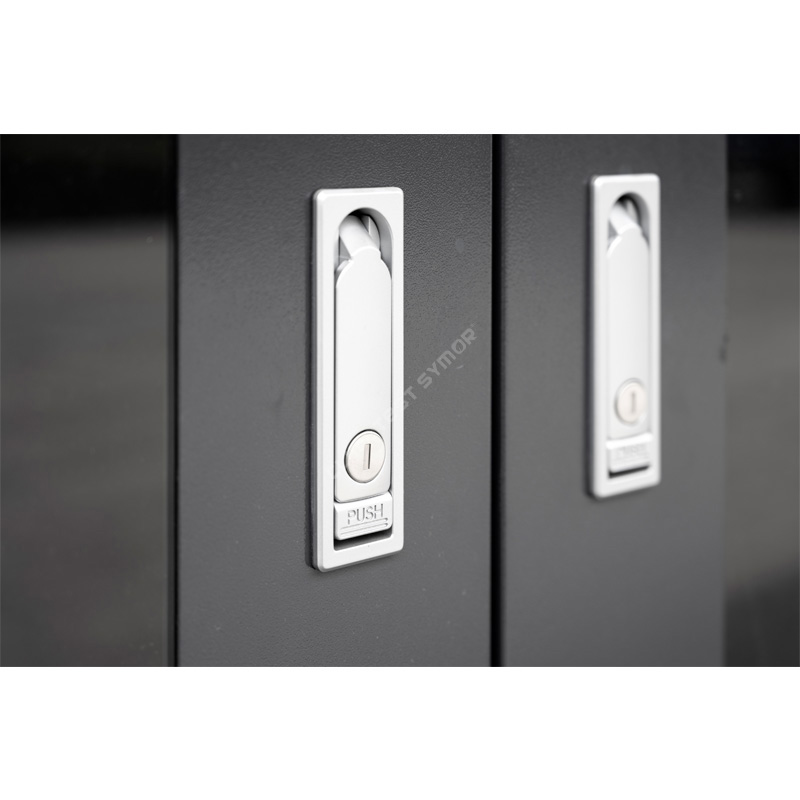

- Fladpresset zinklegeringslås, med perfekt lufttæthed og tyverisikringsfunktion, denne tørre boks til forsegling af elektroniske komponenter er fremragende.
· Med hukommelsesfunktion, ingen grund til at nulstille efter strømsvigt.
-Den tørre boks til elektroniske komponenter kan automatisk huske den sidste indstillingsværdi efter slukning, ingen grund til at indstille igen.
· Kraftfuld tør enhed med +15 års forventet levetid.
- Den tørre boks til elektroniske komponenter anvender 4A molekylsigtetør enhed, den mest avancerede teknik, den kan regenereres automatisk, ingen behov for udskiftning.
·Universelle hjul monteret i bunden, ESD sikre.
- Forstærkede PU-hjul er installeret i bunden af tørkassen til elektroniske komponenter, de to forreste med bremser for nem flytning og stop.
Definition af Climatest Symor® tørboks til elektroniske komponenter?
Climatest Symor® tørboks til elektroniske komponenter, også kaldet ESD tør opbevaringsskab, er et kabinet med elektronisk fugtighedskontrol, der automatisk holder en stabil relativ fugtighed (RH) værdi, tørboksen til elektroniske komponenter kommer i forskellige størrelser og former, den kan holde <5 %RH lav luftfugtighed miljø pålideligt, med præcis RH kontrol, men kræver en konstant strømforsyning.
Hvordan påvirker tørboks til elektroniske komponenter SMT-produktionen?
MSL-komponenter, som IC, BGA, PCB, er meget følsomme over for fugt, disse komponenter har strenge krav til opbevaringsmiljøet, i modsætning til de civile fugttætte tørre kasser, kan tørre boksen til elektroniske komponenter nå en meget lav fugtværdi, affugtnings- og genvindingshastigheden er super hurtig, hele kabinetterne er ESD-sikre.
Under reflow-processen trænger sporfugt ind i IC-pakkerne, fugttrykket stiger på grund af opvarmning, den absorberede fugt udvider sig hurtigt indeni, hvilket resulterer i usynlige skader, såsom ledningsfejl, popcorn og mikrorevner, endda revner til overfladen, disse defekter er ikke lette at se i den tidlige fase, men disse usynlige, potentielle problemer kommer ind på markedet, så vender fakultetsprodukter tilbage og klager følger.
Normal opbevaring |
Reflow proces |
||
|
|
|
|
Fugt i omgivelserne trænger ind i pakkerne. |
Under opvarmning stiger vanddamptrykket, hvilket adskiller matricen og harpiksen. |
Vanddampen fortsætter med at udvide sig under opvarmning og blæser pakkerne i luften. |
Vanddampen bryder pakkerne, hvilket forårsager mikrorevner. |
tørboks til elektroniske komponenter kan opretholde <5 % relativ luftfugtighed, hvilket effektivt eliminerer risikoen for fejl som følge af forkert opbevaring under samlingsprocessen. IPC/JEDEC J-STD-033 standard specificerer en standard for håndtering, pakning, forsendelse og brug af fugt/ Reflow Sensitive Surface Mount Devices.â, det kræver opbevaring med lav luftfugtighed til fugtfølsomme komponenter.
Hvorfor har du brug for en tørboks til elektroniske komponenter til SMD-opbevaring?
MSD-enheder er generelt integrerede kredsløb, sammensat af forskellige komponenter, disse komponenter er samlet gennem pasta, dette forårsager uundgåeligt huller mellem komponenter, hullerne er hovedfaktoren for MSD-fugtighed, fugt vil trænge ind og gradvist ind i SMD, når penetrationen når en vis grad, SMD bliver fugtig og mislykkedes.
MSD lavfugtighedsopbevaring, har til formål at kontrollere SMD-værkstedets levetid, tørboks til elektroniske komponenter giver en effektiv opbevaringsløsning, tørboks til elektroniske komponenters ydeevne bestemmer SMD-lagringseffekten, en professionel tørboks til elektroniske komponenter skal opnå lav luftfugtighed, antistatisk og hurtige affugtningsfunktioner.
SMD-niveau bestemmer det nødvendige fugtniveau. I det nuværende SMD-niveau er den almindeligt anvendte opbevaringsfugtighed 20%, 10% og 5%RH.
Climatest Symor® tørboks til elektroniske komponenter vedtager importeret temp. & RH sensor, fejlen er +/-2% RH, med høj præcision og høj stabilitet, luftfugtighed er justerbar, lufttæthed er fremragende.
tørboks til anvendelse af elektroniske komponenter
tørboks til elektroniske komponenter er essentielle i elektronik-/halvlederfremstillingsindustrien, det er den OPTIMALE lagringsløsning til:
â» PCB-samling, IC-chips, LED, SMD, SMT, tape og spoler, trykte ledningskort (PWB), polymidfilm, feedere.
â» Kondensatorer, keramiske dele, stik, kontakter, svejsestang.
â» MSL-komponenter, der er blevet delvist samlet.
â» Fugtabsorberende materialer, såsom epoxy, harpiks, klæbemidler.
Desuden har renrum meget strenge hygiejnekrav, standardmodellerne matcher ikke, Climatest Symor® leverer også rustfrit stål (SS) tørskabe og rustfrit stål (SS) nitrogenskabe, begge er tilpasset efter kundernes specifikke krav.
<5% RH Series affugtningshastighed:
Åbn døren i 30 sekunder og luk derefter, luftfugtigheden vil gendanne til <5 % RF inden for 30 minutter, se nedenstående kurve: (Omgivelsestemperatur 25 grader C, luftfugtighed 60 % RF)
HVAD ER DE FÆLLES METODER TIL OPBEVARING AF ELEKTRONISKE KOMPONENTER?
1.Fugtspærreposer
âMetode: De fugtfølsomme komponenter er pakket i forseglede fugtspærreposer, med tørremidler og fugtighedsindikatorkort (HIC) indeni, brugere identificerer den omgivende luftfugtighed i de forseglede pakker ved at kontrollere farveændringen på prikkerne på bilen.
âUlempe: Fugtspærreposer + fugtindikatorbiler + tørremidler + manuelt arbejde = forbrugsstoffer, lækagerisiko, høje omkostninger.
2.Nitrogenskabe
âMetode: De fugtfølsomme komponenter opbevares i nitrogenrenseskabe eller trykluft for at imødekomme opbevaring med lav luftfugtighed
âUlempe: Kvælstoffyldning = kontinuerligt N2-forbrug, høj co
3.Elektroniske tørskabe
âMetode: De fugtfølsomme komponenter placeres i et elektronisk tørskab, bare tilslut det, maskinen vil automatisk arbejde og nå meget lav luftfugtighed.
â Fordele: Ingen forbrugsstoffer, intet manuelt arbejde, intet kvælstofforbrug, miljø, kun en lille smule elektricitet nødvendig.
Vi leverer tørboks til elektroniske komponentløsninger til nedenstående industrier:
Elektronisk produktion
Halvleder
Farmaceutisk
Laboratorium
Luftfart
Militær
Fordele ved tørboks til elektroniske komponenter
For flere detaljer om tørboks til elektroniske komponenter, besøg venligst vores hjemmeside www.climatestsymor.com eller send direkte e-mails til sales@climatestsymor.com, vi vil få dig tilbage på det hurtigste tidspunkt, velkommen til muligt samarbejde.
