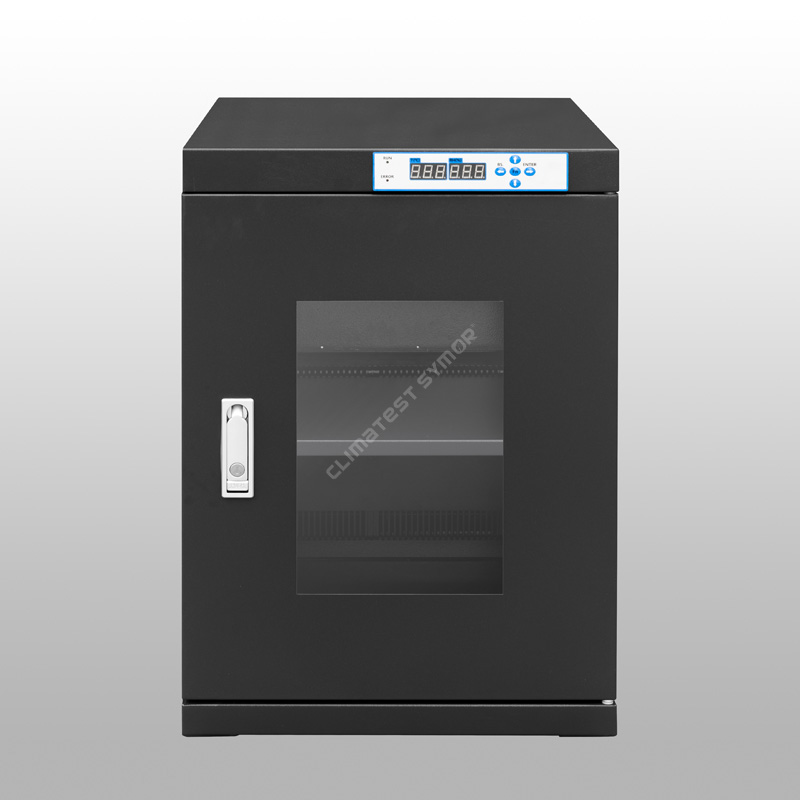

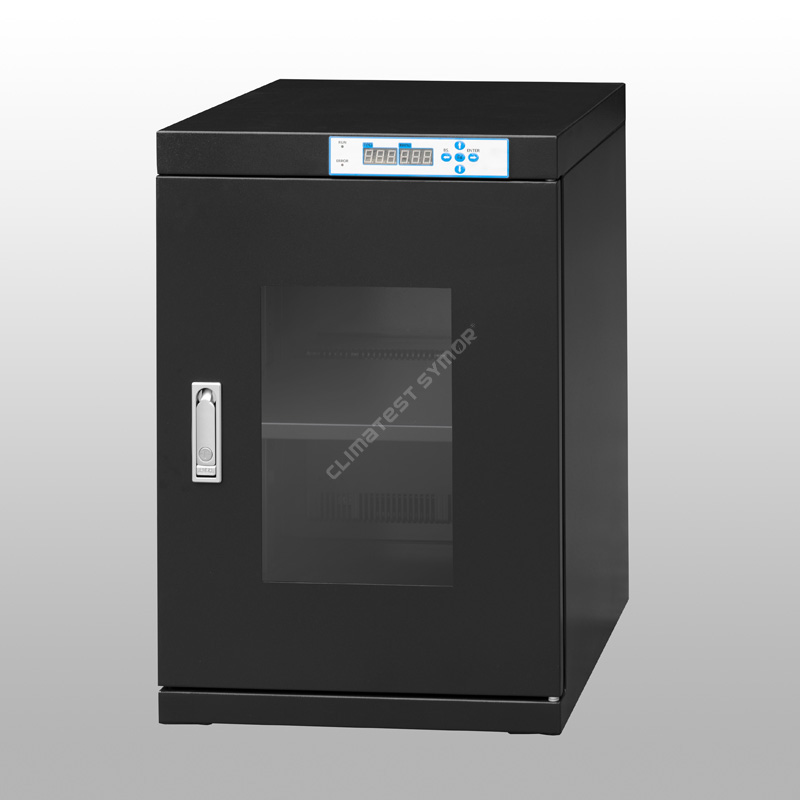

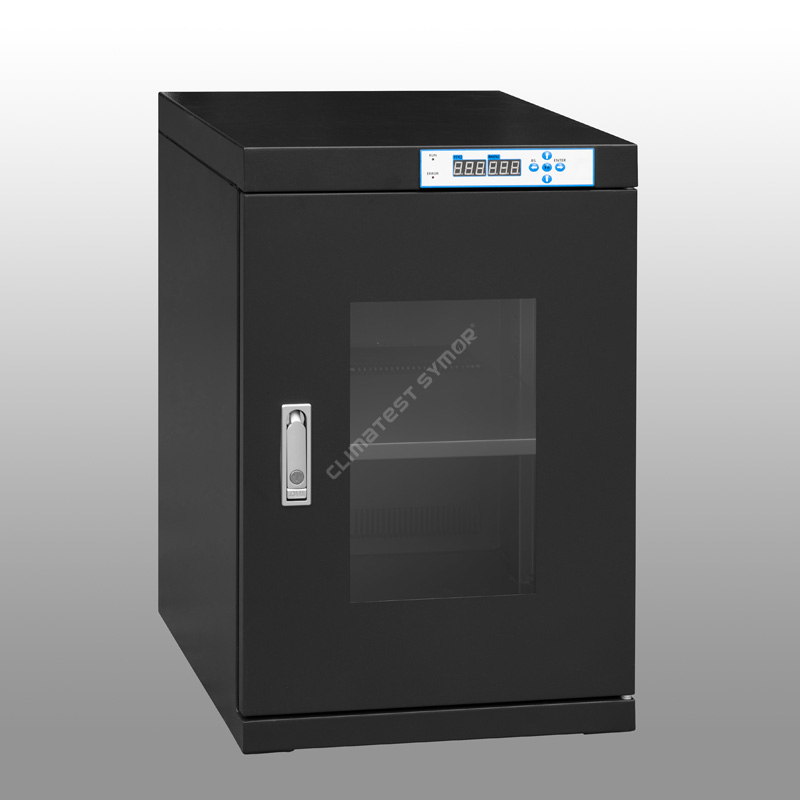

Tørt kabinet til elektronik giver et opbevaringsmiljø med ultralav relativ fugtighed, som er designet til at håndtere fugtfølsomme komponenter og materialer, herunder printkort (PCB), plader, nanofibre, kassetter, optiske fibre, integrerede kredsløb, laboratorieprøver.
Model: TDA98F
Kapacitet: 98L
Fugtighed: 20%-60%RH justerbar
Restitutionstid: Maks. 30 min efter åben dør 30 sekunder og derefter lukket. (Omgivelsestemperatur 25â 60% RH)
Hylder: 1 stk, højdejusterbar
Farve: Mørkeblå, ESD sikker
Indvendig mål: B446*D372*H598 MM
Udvendig mål: B448*D400*H688 MM
Beskrivelse
Climatest Symor® tørskab til elektronik er fugtstyret tørre- og opbevaringsskab, det holder præcis fugtighedskontrol med hurtig affugtning, til lavfugtighedsopbevaring af forskellige fugtfølsomme enheder, tørskabet bruges ikke kun til ESD sikker tørreopbevaring, men også hurtig fugtfjernelse og støvtæt.
Specifikation
Mode# med F: ESD-funktion, mørkeblå farve.
Mode# uden F: Ingen ESD-funktion, råhvid farve
Model |
Kapacitet |
Indvendig dimension (B×D×H,mm) |
Udvendig dimension (B×D×H,mm) |
Gennemsnitlig effekt (W) |
Bruttovægt (KG) |
Maks. Belastning/hylde (KG) |
TDA98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA320 |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA320F |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA435 |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA435F |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Feature
· Vedtager Schweiz original importerede fugt- og temperatursensor.
-Dette sikrer høj præcision i brugen, desuden har tørskabet til elektronik hukommelsesfunktion, ingen grund til at nulstille efter strømafbrydelse.
· Fremstillet af 1,2 mm tykkelse galvaniseret stål, med USA DuPont antistatisk pulversprøjtning.
- Solid struktur, fremragende bæreevne, overfladebehandling med 18 pulversprøjteprocesser, den statiske modstandsværdi opfylder 106 -108Ω.
· Udstyret med overfugtighedsalarm + dør åben alarm og datalogningssystem.
-Når den indvendige fugtighed overstiger den indstillede værdi, eller døren er åben, vil den straks alarmere med lyd og lys for at minde operatøren om.
·Kraftfuldt tørmodul med +15 års forventet levetid.
- Tørskabet til elektronik anvender multi-porøs molekylsigte som tørremiddel, det kan regenereres automatisk, ingen forbrugsstoffer og ingen udskiftning nødvendig.
· Fremragende lufttæthedsydelse

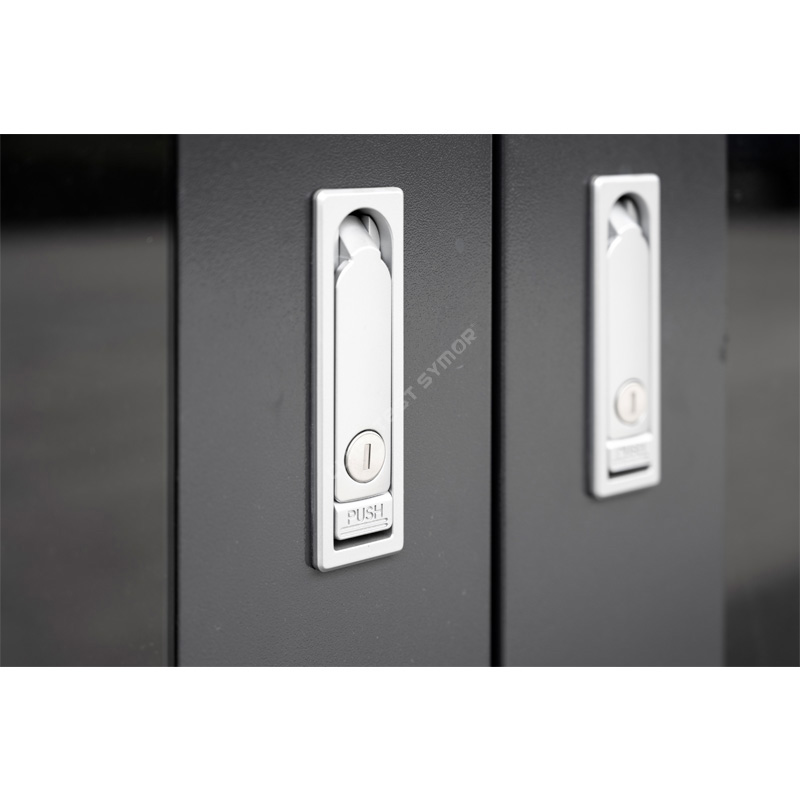

-Hele det tørre kabinet anvender tryklåsen for at minimere muligheden for fugtinfiltration.
Hvad er 40â tørskab til elektronik?
Climatest Symor® tørkabinet til elektronik bruges til at kontrollere fugtigheden inden for 20%RH-60%RH, ethvert fugtighedspunkt i dette område kan indstilles frit, tørskabet til elektronik anvender den automatiske affugtningsteknologi.
Tørrenheden er hjertet i et elektronisk tørskab, tørluftkabinet, det er lavet af syntetisk tørremiddel, som kan genereres automatisk, og vedligeholdelsesfrit, dette syntetiske tørremiddels levetid er + 15 år, ingen behov for udskiftning, ingen køledråber, ingen tørremiddelposer, intet nitrogen nødvendigt, hele affugtningsprocessen er lydløs og miljømæssig.
Den tørre enhed bruger det nyeste syntetiske tørremiddel og formhukommelseslegering indeni, selv efter strømsvigt fortsætter det syntetiske tørremiddel med at absorbere fugt, den indvendige luftfugtighed bør ikke stige mere end 10% RH inden for 24 timer.
Tørt kabinet til elektronik vedtager høj nøjagtighed, Schweiz importeret RH og temperatursensor, sensoren styrer automatisk forfriskning og genbrug af det syntetiske tørremiddel med 2% nøjagtighed.
Hvorfor er tørskab til elektronik nødvendigt i SMT-processen?
Med den stigende anvendelse af tørre kabinetter til elektronik bliver fugtkontrolleret opbevaring af elektroniske komponenter essentiel i den elektroniske fremstillings- og montageindustri. De elektroniske komponenter er blevet mærket med fugtfølsomt niveau (MSL) før ab fabrik, IPC standard specificerer fugtkravet for integrerede kredsløb under tilsvarende MSL er der på nuværende tidspunkt to hovedanbefalinger i standarden, nemlig ><5%RH og ><10%RH opbevaring i et affugtende tørt opbevaringsskab eller tørboks." når eksponeringstiden ikke overstiger 72 timer, kan den opbevares under den specificerede luftfugtighed (såsom under 10 % RF eller under 5 % RF) 5 gange eller 10 gange længere i et tørt skab til elektronik, gulvlevetiden kan være genvundet.â
Normal opbevaring |
Reflow proces |
||
|
|
|
|
Fugt i omgivelserne trænger ind i pakkerne. |
Under opvarmning stiger vanddamptrykket, hvilket adskiller matricen og harpiksen. |
Vanddampen fortsætter med at udvide sig under opvarmning og blæser pakkerne i luften. |
Vanddampen bryder pakkerne, hvilket forårsager mikrorevner. |
20%-60%RH Series affugtningshastighed:
(Omgivelsestemperatur 25 grader C, luftfugtighed 60% RH)
Forskellen mellem elektronisk tørskab og nitrogenskab:
1. Nitrogenskabet er fyldt med nitrogengas for at presse ilten ud inde i kabinettet, så der dannes et beskyttelsesmiljø for inert gas, på denne måde kan det forhindre wafere, IC-chips og LED-chips i at blive oxideret. Nitrogenkabinettet afhænger af nitrogenrensning for at imødekomme lav luftfugtighed og antioxidationsopbevaring, nitrogenrenheden foreslås at være >99%, nitrogenskab er almindeligt anvendt i mikroelektronik, halvlederindustrier. og udledning til det ydre, for at danne et miljø med lav luftfugtighed, har det mulighed for fugtighedskontrol. 2. Nitrogenskabet bruger den inaktive gas til at skabe et iltfrit eller iltfattigt miljø. dybest set fugtsikker emballage, oxidation er vanskelig at forekomme. Det elektroniske tørskab kan kun kontrollere fugtighed, ingen antioxidationsfunktion, oxygenindholdet er næsten det samme som omgivelserne t miljø.
Karakteristika for tørskab til elektronik
Uafhængigt modulært design: Dette tørre kabinet til elektronik vedtager et patenteret modulært design, temperatur- og fugtighedsdisplayet, kontrolsystemet, varmemodulet, tørre moduler kan hurtigt udskiftes, vedligeholdelsen er enkel, dette forbedrer vedligeholdelseseffektiviteten markant.
Miljødesign: Hele tørskabet til elektronik producerer ikke affald, der forurener miljøet. Denne model er designet til langvarig brug, hvis hovedstrukturen af maskinlegemet er komplet, ikke-destruktiv, behøver kun periodisk at kontrollere og udskifte det defekte modul, det kan bruges for evigt, dette er det nyeste grønne design, der overholder til miljøbeskyttelse.
Nem betjening: Der er ingen komplicerede indstillinger, og personalet behøver ikke træning, maskinen skal kun tilsluttes, den kan fungere fuldautomatisk. Det er et effektivt industrielt tørskab til elektronik. Det sparer dig ikke kun for personaleuddannelsesomkostninger, men forbedrer også fabrikkens produktionseffektivitet betydeligt.
Kalibreringspåmindelse: Sensorernes drift påvirker det tørre kabinet for elektronik-nøjagtighed. For at overholde ISO-forordningen tilbydes funktionen til påmindelse om udløb af kalibrering i denne model. Når sensoren kører over de forudindstillede dage, blinker decimaltegnet i controlleren for at minde brugeren om, at denne funktion effektivt sparer mandskab.
