For forskningslaboratorier, kvalitetskontrolafdelinger og R&D-ingeniørteamsBordplade temperaturtestkammerrepræsenterer frontlinjens forsvar mod produktfejl. I modsætning til walk-in-testkamre tilbyder bænkbordsenheder et kompakt fodaftryk. Uanset om du tester elektroniske komponenter, printkort, battericeller eller mobiler, er det afgørende at forstå de tekniske specifikationer for at generere gentagelige og overbevisende data.
Denne vejledning giver en omfattende og detaljeret analyse af specifikationerne, driftsegenskaberne og indkøbsvejledninger.
Ved vurdering af enBordplade temperaturtestkammer, købere fokuserer ofte udelukkende på minimums- og maksimumstemperaturgrænserne. For at hjælpe med din udvælgelsesproces har vi samlet standardspecifikationerne for et højtydende, programmerbart temperaturtestkammer. Dataene nedenfor repræsenterer industriens benchmark for enheder, der spænder fra 22 til 36 liter - det bedste sted for laboratorieborde.
| Parameter | Standard Specifikation | Teknisk indsigt |
| Intern volumen | 12L / 22L / 36L (valgbar) | 12L er ideel til PCB-testning; 22L og 36L kan rumme batteripakker eller større enheder. |
| Indvendige mål (BxDxH) | 310×230×200 mm (12L) til 400 x 300 x 300 mm (36L) | Sørg for hyldefyldning og luftcirkulation. Pak ikke prøver over 3/2 af det indre volumen. |
| Udvendige mål (BxDxH) | 500×540×650 mm (12L) til 640×730×920 mm (36L) | Kræver 30 cm frigang på siderne for ventilation |
| Nettovægt | 60 kg til 90 kg | Afgørende for bedømmelse af bordplader. Sørg for, at dit arbejdsbord kan understøtte den statiske belastning plus dynamiske vibrationer. |
| Indvendigt materiale | SUS304 rustfrit stål (børstet / spejl) | Giver rustbestandighed og høj reflektivitet for ensartet temperaturfordeling. |
Dette er kernen i temperaturtestkammeret. Tallene på dataarket skal stemme overens med den virkelige verdens fysik. Vær opmærksom på "No-Load" vs. "Loaded" betingelser.
| Parameter | Standard Specifikation | Teknisk indsigt |
| Temperaturområde | -40°C til +130°C (Udvidede muligheder: -20°C til +130°C) | -40°C er tilstrækkeligt til de fleste kommercielle elektronik. |
| Temperaturudsving | ± 0,5 °C | Repræsenterer kortsigtet stabilitet ved et enkelt kontrolpunkt. Vigtigt for statiske eksponeringstests. |
| Temperaturensartethed | <2,0 °C | Måler temperaturvariation over 9 punkter i det tomme arbejdsområde. |
Pålideligheden afgøres i høj grad af den "gyldne trekant": Kompressor, Controller og Airflow.
| Parameter | Standard Specifikation | Teknisk indsigt |
| Afkølingshastighed | 1,0 °C/min til 3,0 °C/min (+85°C til -40°C) | Gennemsnitlig sats, ingen belastning |
| Opvarmningshastighed | 3,0 °C/min til 5,0 °C/min (-40°C til +85°C) | Nichrome varmelegemer giver tør, lydhør varme. Hurtigere priser stresstester isoleringen af din DUT. |
| Kompressor | Hermetisk eller roterende (fransk Tecumseh / Copeland) | Hermetic er mere støjsvag til laboratoriebrug; Rotary er mere holdbar til industrielle cyklusser. |
| Kølemiddel | R449A, R448A (Lav GWP), R404A | EU's F-gas-regler udfaser gasser med høj GWP. Sikre overholdelse af lokale miljølove. |
| Luftcirkulation | Centrifugal Sirocco blæser | Opretter et tvungen luftkonvektionsfelt. |
SymorBenchtop temperaturtestkammerenheder har udviklet sig fra simple termostater til sofistikerede dataindsamlingsplatforme.
Controlleren er hjernen i operationen.
Den programmerbare controller

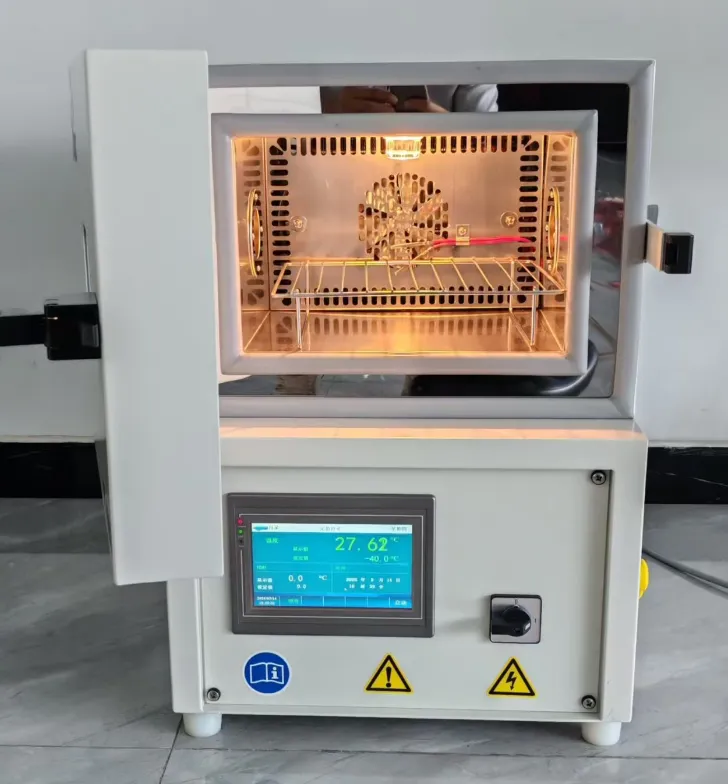

Benchtop temperaturtestkamrebruge en 7" programmerbar LCD touch screen controller.
Programkapacitet: Minimum 120 segmenter med 999 gentagelsescyklusser.
Kommunikation: Standard RS-232, RS-485 og Ethernet (RJ-45) tilslutning.
Eksport af historiedata: Download understøttelse af USB-flashdrev. Data skal eksporteres direkte til Excel (.csv eller .xls) uden proprietær formatering.
Uafhængig overtemperaturbeskyttelse: En separat mekanisk begrænser, der afbryder strømmen til varmeren, hvis hovedcontrolleren svigter.
Køleoverbelastning: Højtryksafbrydere og termiske relæer for at beskytte kompressoren.
Kabelporte: Et standard Φ 50 mm kabelhul (med silikonestik) på siden giver dig mulighed for at tilslutte strøm til din testprøve (Live Load Monitoring).
Ja, du kan teste produkter med strøm, men du skal tage højde for "Varmebelastningen".
Når dit produkt er tændt inde i kammeret, spreder det energi i form af varme. Dette tilføjer ekstra "arbejde" til kammerets kølesystem, især hvis du forsøger at opretholde en meget lav temperatur (f.eks. -40°C).
Her er den professionelle tilgang:
1. Beregn belastningen: Bestem wattforbruget på din enhed under test (DUT). En generel tommelfingerregel er, at for hver 100 watt DUT-varme tilføjer du 1°C varmebelastning til systemet.
2. Derating-kurver: De fleste producenter leverer et "Live Load Capacity"-diagram. For eksempel ved +23°C kan et kammer håndtere 1000W, men ved -40°C falder dette til 250W.
3. Tilslutning: Brug altid den dedikerede sidekabelport (Φ 50 mm) til at føre dine strømkabler til DUT. Klem aldrig kabler i dørtætningen, da dette bryder den lufttætte integritet og forårsager alvorlig isdannelse.
Temperaturensartethedsspecifikationer (f.eks. ±1,0°C) måles typisk under "No-Load"-betingelser. Når du først placerer prøver indeni, fungerer de som termiske barrierer. Luften skal strømme rundt om prøverne for at opvarme eller afkøle dem. Hvis du fylder kammeret mere end 30-40% af dets samlede volumen, blokerer du luftstrømmen fra centrifugalventilatoren.
Løsningen: Efterlad et mellemrum på mindst 10 cm rundt om blæserindtaget (normalt øverst eller bagpå). Brug perforerede hylder for at tillade lodret luftstrøm.
Heat Sink Effekt: Hvis dine prøver er lavet af tykt metal (aluminium eller stål), har de høj termisk masse. De vil varme op og køle ned langsommere end luften, hvilket skaber en midlertidig afvigelse (lag). Regulatoren vil rette op på dette under "iblødsætningstiden" (holde).
Du bør kalibrere dit kammer mindst én gang hver 12. måned eller følge ASTM E220 / ISO 17025 standarder. Kalibrering er ikke til forhandling, hvis du tester for overholdelse af FDA (Medical devices), FAA (Aviation) eller Automotive (IATF 16949).
Processen: En certificeret tekniker placerer en "Data Logger" med 9 til 15 termoelementer på bestemte steder (hjørner og midten) af det tomme arbejdsområde.
Hvad måles: De tester ensartetheden (forskel mellem varmeste og koldeste punkt), fluktuation (stabilitet over tid) og nøjagtighed (hvor tæt aflæsningen er på en NIST-sporbar standard).
Interne kontrol: Udfør et dagligt "topunktstjek" ved hjælp af et isbad (0°C) og kogende vand (100°C) med en håndholdt referencesonde for at sikre, at kammeret ikke har drevet mellem årlige certificeringer.
