A Lille temperaturtestkammerleverer nøjagtig de samme egenskaber til afskærmning af termisk stress som et gulvstående temperaturkammer, men inden for et fodaftryk, der passer på en bordplade eller i et overfyldt laboratorium.
Udfordringen er, at "lille" ikke betyder "svagere". De kompakte mini temperaturtestkamre opnår temperaturrampehastigheder på 3°C til 5°C pr. minut, mens de bruger mindre end 1,5KW strøm. Denne vejledning giver en komplet teknisk oversigt over specifikationer for lille temperaturtestkammer, inklusive præstationstabeller, mekanisk struktur og praktiske råd om anvendelse.
Tekniske kernespecifikationer for et lille temperaturtestkammer Ved evaluering af enLille temperaturtestkammer, kan du ikke stole på marketinghypes. Professionelle kunder beder om data. Nedenfor er standardspecifikationerne for højtydende kompakte temperaturtestkamre, der spænder fra 12 liter til 36 liter internt volumen - de mest almindelige størrelser til test på komponentniveau.
| Parameter | Standard rækkevidde | Teknisk note |
| Intern volumen | 12L / 22L / 36L | 12L passer til test af enkelt PCB eller battericelle. 36L kan rumme op til 3 bilsensorer samtidigt. |
| Indvendige mål (B x D x H) | 310×230×200 mm (12L) til 400 x 300 x 300 mm (36L) | Sørg for, at din enhed under test (DUT) ikke fylder mere end 2/3 af det indre område for at opretholde luftstrømmen. |
| Udvendige mål (B x D x H) | 500×540×650 mm (12L) til 640×730×920 mm (36L) | De fleste enheder er designet til at passe til laboratoriebænke. |
| Nettovægt | 60 kg til 90 kg | Bekræft dit arbejdsbords belastningsklassificering. |
| Indvendig konstruktion | SUS 304 rustfrit stål | Giver oxidationsbestandighed og muliggør nem rengøring |
| Udvendig konstruktion | Pulverlakeret koldvalset stål | Rustbestandig, stabil egenskab |
Specifikationerne i denne tabel bestemmer, om dit lille temperaturtestkammer opfylder internationale teststandarder såsom IEC 60068-2-1 (kold) og IEC 60068-2-2 (tør varme).
| Parameter | Værdi (standardmodel) | Kritisk indsigt |
| Temperaturområde | -40°C til +130°C | -40°C dækker 95 % af kommerciel elektroniktest. |
| Temperaturudsving | ± 0,5°C | Måler korttidsstabilitet ved et enkelt sensorpunkt. |
| Temperaturensartethed | <2,0°C (@9 point) | Ingen belastning |
| Opvarmningshastighed | 2,0-3,0°C/min gennemsnit | Fra -40°C til +85°C |
| Afkølingshastighed | 1,0-2,0°C/min gennemsnit | Fra +85°C til -40°C. Begrænset af kompressorforskydning ved lave temperaturer. |
| Temperaturopløsning | 0,1°C | Høj opløsning er afgørende for stabilitetstest af MEMS-sensorer og oscillatorer. |
A Lille temperaturtestkammerer normalt integreret i din eksisterende arbejdsgang, datasystemer og fysiske miljø.

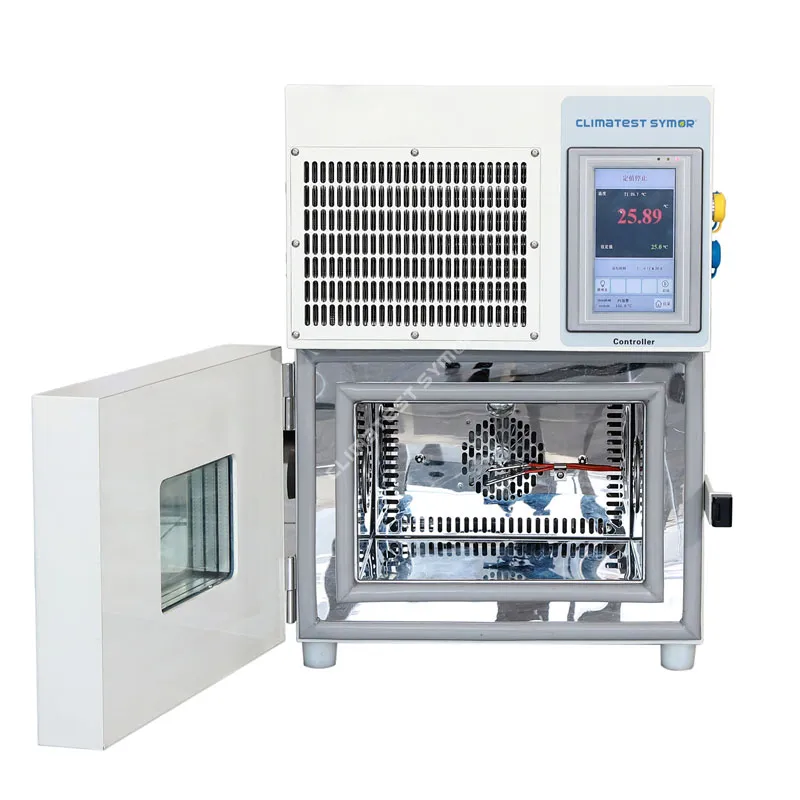

Luftcirkulationssystem
Alle moderne kompakte kamre bruger et tvungen luftkonvektionsdesign. En centrifugalventilator monteret på bagvæggen trækker luft hen over en lamelvarmer og fordamperbatteri og fordeler den derefter lodret gennem perforerede sidekanaler. Lufthastigheden skal være mellem 1,5 m/s og 3,0 m/s. Højere hastigheder forbedrer ensartetheden, men kan afkøle små, lette prøver hurtigere end den programmerede rampehastighed.

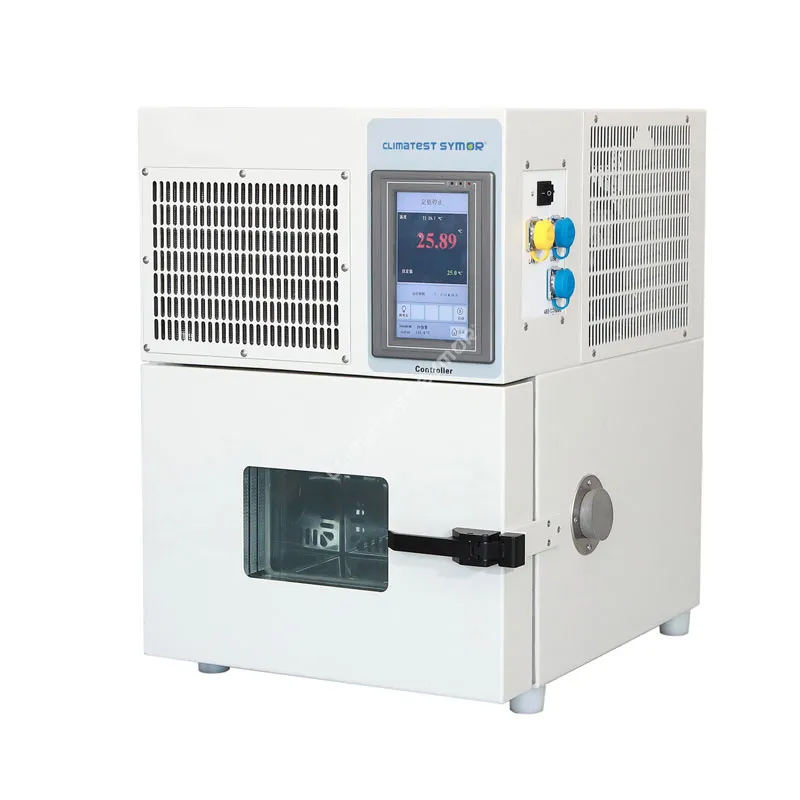

Kabelport og tilbehør
HverLille temperaturtestkammerskal omfatte en sideadgangsport. Standarddiameteren er 50 mm (2 tommer). Porten inkluderer en silikonegummiprop, der fastholder kammertætningen, samtidig med at ledningerne kan passere igennem. For strømforsynede DUT'er skal du udelukkende bruge kabelporten - luk aldrig døren på kabler.

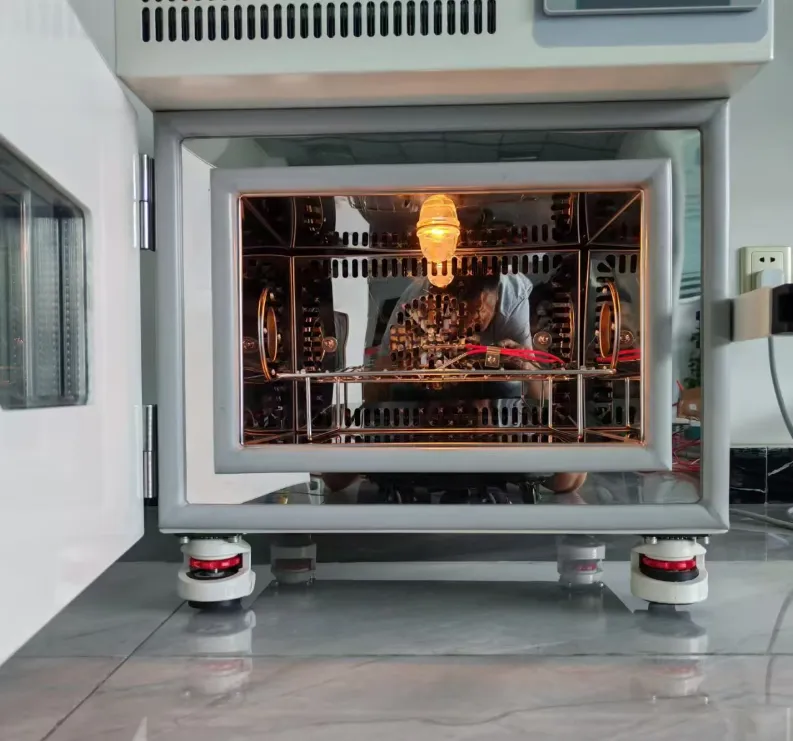

Hylder og læs
Standard mini temp kammer inkluderer en rustfri stålhylder. Maksimal hyldebelastning varierer typisk fra 10 kg til 20 kg, med den nederste hylde klassificeret til den fulde kammerkapacitet.
De følgende tre spørgsmål repræsenterer de hyppigste tekniske og operationelle bekymringer, der rejses af laboratorieledere, kvalitetsingeniører og indkøbsspecialister, når de specificerer et lille temperaturtestkammer.
1: Hvordan beregner jeg den korrekte størrelse af et lille temperaturtestkammer til mine testprøver?
Du skal sikre dig, at din prøve ikke fylder mere end to tredjedele af det indvendige volumen, og at ingen prøve er inden for 10 cm fra en indvendig væg.
En tredjedel-reglen er baseret på luftstrømsdynamik. For eksempel, hvis du vælger et 36L lille temperaturtestkammer, bør dit samlede prøvevolumen ikke overstige 24 liter. Her er den trinvise beregningsmetode:
. Mål dine DUT-mål i centimeter: Længde x Bredde x Højde.
. Beregn enkelt prøvevolumen i liter: (L x B x H) / 1.000.
. Multiplicer med antallet af prøver for at få samlet prøvevolumen.
Derudover skal du holde frihed til luftcirkulation. Lufttilbageføringskammeret er typisk placeret på bagvæggen. Blokering af dette med en prøve, der er for høj, vil forårsage stor temperaturbias. For pålidelige resultater skal du altid bruge de medfølgende perforerede hylder og aldrig stable prøver direkte på kammergulvet.
2: Hvordan udfører jeg en temperaturensartethedstest (kortlægning) på mit lille temperaturtestkammer?
Du skal bruge en kalibreret multi-kanal datalogger med mindst 9 PT100 sensorer
Her er den professionelle metode:
. 9 PT100 temp sensor, kalibreret til ±0,3°C nøjagtighed
. Datalogger med 50ms til 1 sekunds samplingshastighed
. Kammerarmatur eller trådstativ (ikke-metallisk for at undgå termisk ledning)
Testprocedure:
1.Placer de 9 sensorer inde i det tomme kammer på disse steder:
. 8 hjørner (hver inden for 50 mm fra væggen
. Geometrisk centrum
2. Indstil kammeret til tre sætpunkter, du har brug for: -40°C, +25°C og +85°C
3. Tillad 30 minutters stabilisering (iblødsætningstid) ved hvert sætpunkt.
4. Log temperaturdata i 30 minutter ved hvert sætpunkt.
5.Beregn ensartetheden som: (Højeste temperatur registreret blandt 9 punkter) minus (laveste temperatur registreret blandt 9 punkter).
Beståelseskriterier: For en høj kvalitetLille temperaturtestkammer, skal ensartetheden være ≤2,0°C. Hvis dit kammer overstiger 3,0°C ensartethed, skal du kontrollere, om der er en blokeret blæser, et defekt varmelegeme eller lavt kølemiddelfyldning. Udfør denne test årligt og efter enhver flytning af kammeret.
