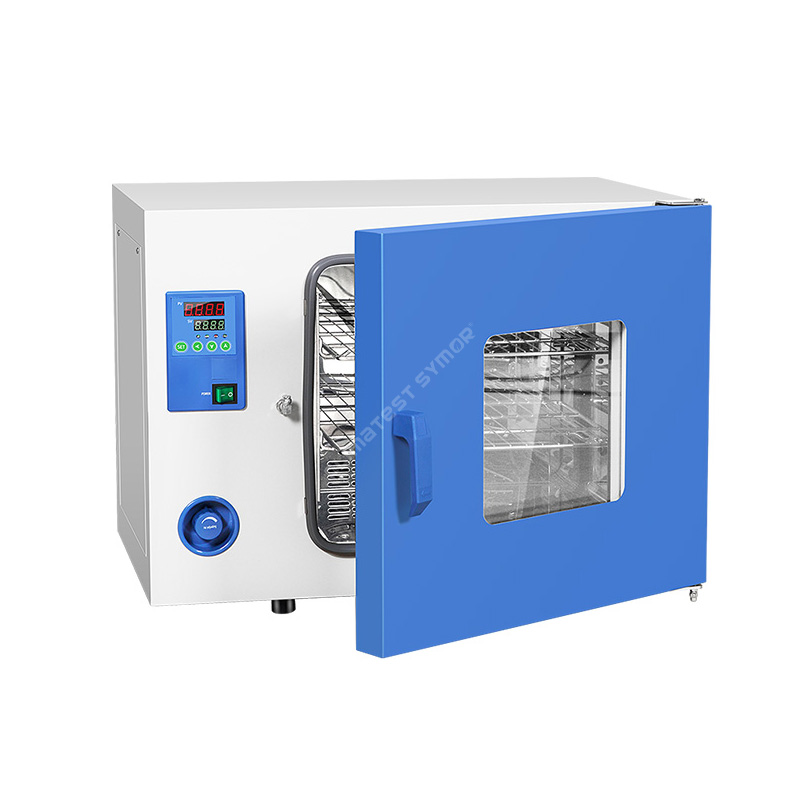

Tvungen konvektionstørreovn

Beskrivelse

Tvungen konvektionstørreovn bruger opvarmet luftstrøm til effektivt at bage produkter eller materialer. Nøglen til dens effektivitet er præcis temperaturkontrol, jævn varmefordeling og evnen til at opretholde et kontrolleret miljø i ovnrummet. Ovnen består typisk af et varmeelement, et temperaturstyringssystem og en blæser, der cirkulerer den varme luft i hele kammeret. Ventilatoren hjælper med at fordele varmen jævnt, hvilket sikrer, at produkter får samme mængde varme.

Specifikation

Feature

• Ensartet temperaturstyring

• Hurtigt opvarme og tørre prøver, i stand til at varme prøver op til 200°C

• Rustfrit stål sus#304 indre ovn og pulverlakeret stålplade udvendig ovn, korrosionsbestandig

• Lavt energiforbrug, omkostningsbesparelse

• PID digtal display controller giver dig nøjagtig og pålidelig temperaturkontrol

Struktur

Tvungen konvektionstørreovn består generelt af følgende komponenter:
• Indvendig ovn: Fremstillet af rustfrit stål SUS#304
• Isolering: Fremstillet af superfint glasuld, for at minimere varmetab fra ovnen til omgivelserne.
• Varmeelement: Genererer varme inde i ovnen.
• Cirkulationsblæser: Cirkulerer varm luft inde i ovnen.
• Luftkanal: Luftkanalen er integreret med ventilatoren, dette sikrer at den varme luft strømmer gennem ovnen kontinuerligt.
• Temperatursensor: Måler temperaturen i ovnen.
• Kontrolsystem: Regulerer temperaturen og timingen af ​​tørreprocessen.
I drift opvarmer varmelegemet luften, luften cirkuleres derefter af ventilatoren gennem luftkanalen ind i ovnrummet, og til sidst ud gennem udsugningen. Hele denne proces sikrer ensartet opvarmning og tørring af materialerne.

Ansøgning

Tvungen konvektionstørreovne er meget udbredt i elektronikfremstilling, disse ovne bruges til at fjerne fugt fra elektroniske komponenter for at genoprette deres holdbarhed.

Her er et par eksempler på, hvordan tørreovne anvendes i elektronisk fremstilling: Surface Mount Technology (SMT): Under SMT-processen monteres elektroniske komponenter på PCB'er (printede kredsløb) ved hjælp af en pick-and-place-maskine. Efter at komponenterne er placeret, går pladerne gennem en reflow-ovn, hvor loddepastaen smeltes for at forbinde komponenterne med pladen. Da komponenterne og pladerne kan absorbere fugt under processen. En tvungen konvektionstørreovn bruges til at fjerne overskydende fugt og forhindre potentiel fejl på grund af fugtindtrængning.

Bølgelodning: Bølgelodning involverer at føre bunden af ​​PCB'et over en pulje af smeltet loddemiddel, hvilket skaber en solid samling mellem PCB'et og elektroniske komponenter. Før bølgelodning vaskes PCB'et med vandopløseligt flusmiddel for at fjerne eventuel oxidation fra pladen. PCB'et ledes derefter gennem en tvungen konvektionstørreovn, denne vil fjerne resterende fugt inden bølgelodning, så oxidationen ikke bliver til forurenende stoffer under lodningsprocessen.

Potning og indkapsling: For at beskytte elektroniske enheder mod fugt er det almindelig praksis at belægge enheden med et potte- eller indkapslingsmateriale, der er vandtæt. Disse materialer indeholder normalt en hærdningsproces, der kræver højtemperaturbagning for at sikre fuldstændig hærdning af materialet. Anbringelse af indretningerne i tvungen konvektionstørreovne kan hærde indkapslings- eller indkapslingsmaterialet.

Loddepastaanvendelse: Loddepasta bruges almindeligvis til at fastgøre elektroniske komponenter til PCB før reflowlodning. Pastaen er lavet af metalpartikler og flusmiddel, som blandes til en pastaform. Da loddepastaen absorberer fugt, er det vigtigt at tørre pastaen før brug. Bageovne kan fjerne enhver fugt fra loddepastaen for at sikre, at den klæber korrekt og ikke forårsager svage loddesamlinger.\

Forcerede konvektionstørreovne giver typisk et kontrolleret temperaturmiljø, dette kan indstilles i henhold til de specifikke temperaturkrav. Ovnene kan fungere ved forskellige temperaturområder fra 50°C til 150°C, afhængigt af typen af ​​elektroniske komponenter.

Bageprocessen tager flere timer, og i løbet af denne tid udsættes de elektroniske komponenter for det kontrollerede miljø. Dette gør det muligt for den fugt, der absorberes af komponenterne, at fordampe, men beskadiger stadig ikke komponenterne.

Når bagningsprocessen er færdig, skal de elektroniske dele afkøles langsomt for at undgå termisk stød. De bagte komponenter forsegles derefter i fugtfri emballage for at forhindre fugtoptagelse igen.

Samlet set er tvungen konvektionstørreovne afgørende i moderne elektronikfremstilling. Disse ovne hjælper med at undgå potentiel elektronisk fejl ved at fjerne fugt fra forskellige stadier af fremstillingsprocessen. Det er et optimalt valg til at genoprette gulvlevetiden for dine elektroniske dele og i høj grad forbedre din produktionseffektivitet.
