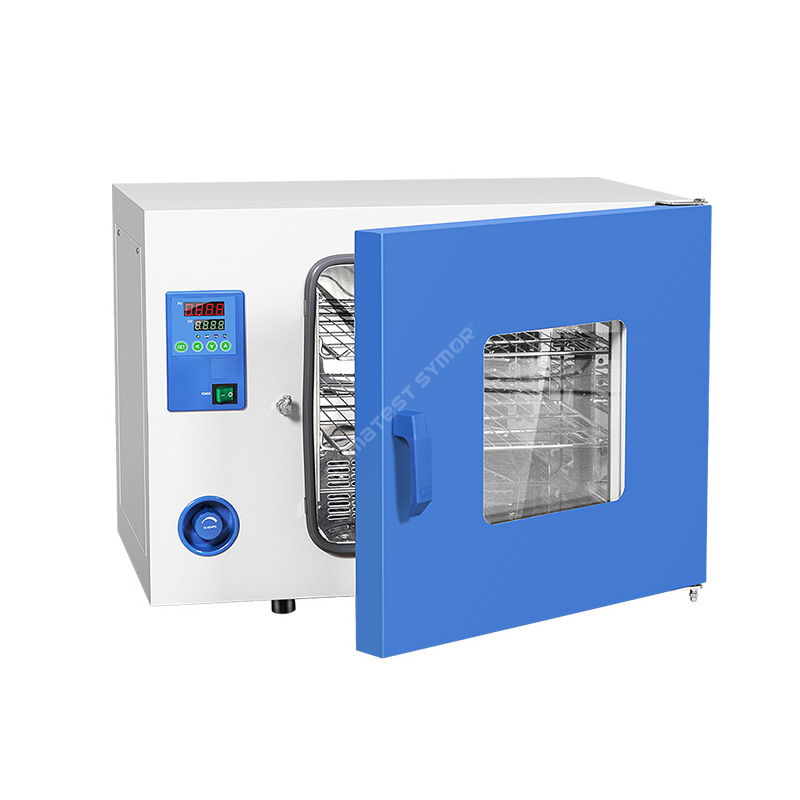

Tør varmeovn

Beskrivelse

kontrolleret miljø giver dette mulighed for hurtig og effektiv tørring. De fås i forskellige størrelser og temperaturområder for at imødekomme specifikke laboratoriekrav.

Specifikation

Feature

• Ensartet temperaturcirkulation
• Varm og bag prøver hurtigt op til 300°C
• PID mikrocomputer digital display controller giver dig præcis temperaturkontrol
• Lavt energiforbrug, omkostningsbesparelse

Struktur

Tørvarmeovn består generelt af følgende dele:
• Indvendig ovn: Fremstillet af rustfast rustfrit stål SUS#304
• Varmeelement (varmelegeme): Lavet af rustfrit stål SUS#304, det genererer varme i kammeret.
• Cirkulationsblæser: Den tvungne luftkonvektion holder ensartet temperaturfordeling og hurtigere tørring.
• Temperaturkontrolsystem: En digital temperaturregulator giver brugerne mulighed for at indstille og opretholde en specifik temperatur.
• Reoler eller stativer: Prøver eller materialer er placeret på hylderne, de er aftagelige og justerbare for at rumme forskellige prøvestørrelser.
• Sikkerhedsfunktioner: Overtemperaturgrænsebeskyttelse og alarmer.

Tørvarmeovne er struktureret til at give præcis temperaturkontrol, ensartet varmefordeling og et kontrolleret miljø, de bruges til forskellige tørrings- og opvarmningsapplikationer i laboratorier og industrier.

Ansøgning

Tørvarmeovn bruges til at fjerne fugt fra elektroniske komponenter under fremstillingsprocesser. Her er eksempler på applikationer:

Surface Mount Technology (SMT): Under SMT-processen placeres elektroniske komponenter på PCB (printet kredsløb) ved hjælp af en pick-and-place-maskine. Efter at komponenterne er placeret, går pladerne gennem en reflow-ovn, hvor loddepastaen smeltes for at forbinde komponenterne med pladen. Da komponenterne og pladerne kan absorbere fugt under processen, fjerner tørvarmeovn overskydende vand og forhindrer potentielle fejl på grund af fugtindtrængning.

Bølgelodning: Bølgelodning indebærer, at bunden af ​​PCB'et passeres over en pulje af smeltet loddemiddel, hvilket skaber en solid samling mellem PCB'et og elektroniske komponenter. Før bølgelodning vaskes PCB'et med vandopløseligt flusmiddel for at fjerne eventuel oxidation fra pladen. PCB'et ledes derefter gennem en tørvarmeovn for at fjerne resterende fugt inden lodning, så oxidationen ikke bliver til forurening under lodningsprocessen.

Potning og indkapsling: For at beskytte elektroniske enheder mod fugt er det almindelig praksis at belægge enheden med et potte- eller indkapslingsmateriale, der er vandtæt. Disse materialer indeholder normalt en hærdningsproces, der kræver højtemperaturbagning for at sikre fuldstændig hærdning af materialet. Anbringelse af enhederne i tørvarmeovnen kan hærde potte- eller indkapslingsmaterialet.

Loddepastaanvendelse: Loddepasta bruges almindeligvis til at fastgøre elektroniske komponenter til PCB før reflowlodning. Pastaen er lavet af metalpartikler og flusmiddel, som blandes til en pastaform. Da loddepastaen absorberer fugt, er det vigtigt at tørre pastaen før brug. Tørvarmeovn fjerner vand fra loddepastaen og sikrer, at den klæber ordentligt og ikke forårsager svage loddeforbindelser.

Overdreven fugt kan få elektroniske komponenter til at fungere fejl eller nedbrydes over tid, hvilket i sidste ende gør dem ubrugelige. Varmluftovn er afgørende i moderne elektronikfremstillingsindustri. Disse bageinstrumenter hjælper effektivt med at undgå potentielle fejl ved at fjerne fugt inde i komponenterne under fremstillingsprocessen.

Generelle betjeningstrin:
Her er betjeningsprocedurer i en tørvarmeovn:
• Forvarm ovnen til den ønskede temperatur.
• Læg materialerne på en hylde, sørg for at holde lidt afstand imellem dem
• Indstil temperatur og bagetid på det digitale display.
• Overvåg temperaturen under bagningsprocessen.
• Når bagetiden er færdig, holder ovnen automatisk op med at fungere. Lad materialerne køle af, før du fjerner dem.

Det er vigtigt at bemærke, at nogle materialer er følsomme over for høje temperaturer, så det er vigtigt at følge den anbefalede bagetemperatur og -tid for at undgå at beskadige dem. Derudover bør bagte materialer opbevares i et tørt miljø for at forhindre fugt i at trænge ind i tørreprocessen igen.

Hvordan fungerer en tørvarmeovn?
Under bageprocessen opvarmer varmelegemet luften, og cirkulationsventilatoren cirkulerer den varme luft gennem hele tørrekammeret. Når den varme luft cirkulerer, optager den vand fra de produkter, der bages. Den fugtbelastede luft udsuges derefter gennem ventilationssystemet, og den tørre varme luft cirkuleres igen for at fortsætte tørringsprocessen. Gentag denne cyklus indtil den indstillede temperatur er opnået.

Sammenfattende skaber tørvarmeovn et kontrolleret miljø for at fjerne fugt, der eksisterede i prøverne eller materialerne. Præcis temperaturkontrol, jævn varmefordeling og en kontrolleret atmosfære inde i kammeret gør det populært i laboratorier, forskningsinstitutter og industrielle applikationer.
