PCB-tørskab giver et hurtigt affugtende opbevaringsmiljø til fugtfølsomme enheder, PCB-tørskaben er ikke kun til tørringsopbevaring, men også hurtig fugtfjernelse, støvtæt og antistatisk (ESD) beskyttelse af dine elektroniske komponenter.

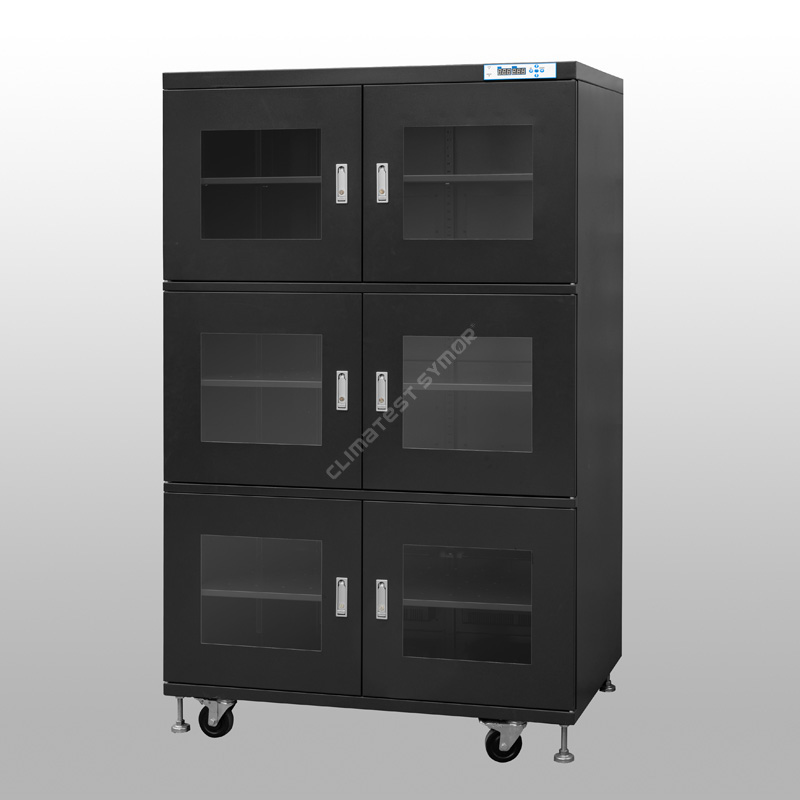

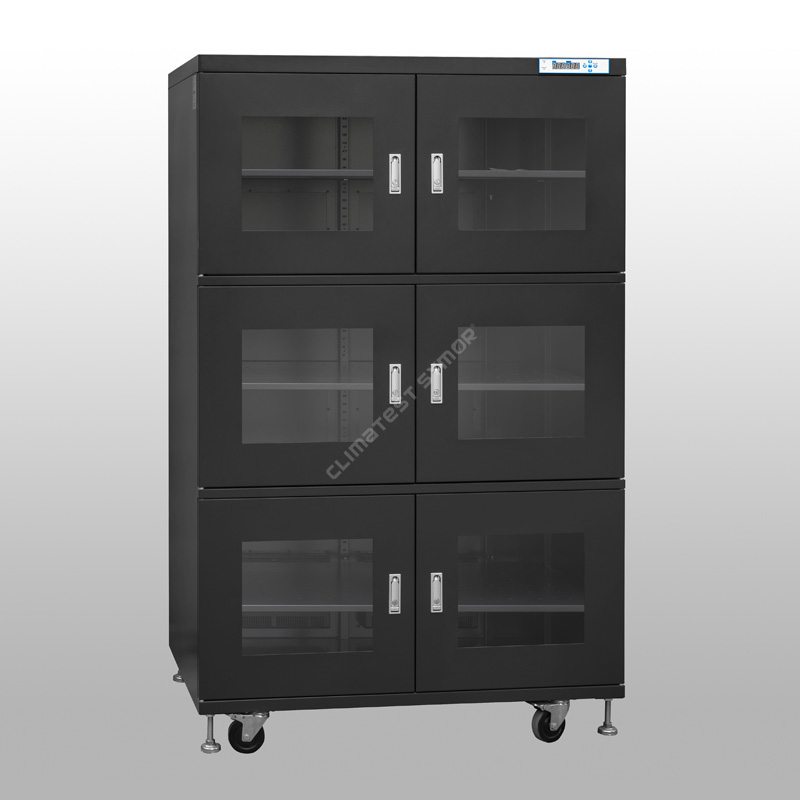

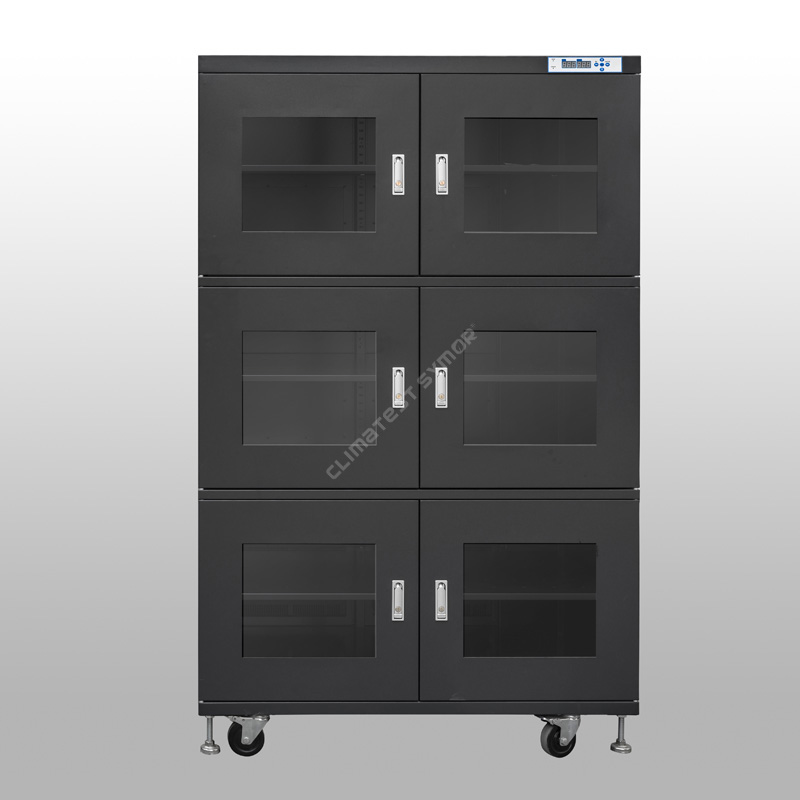

Model: TDA1436F-6
Kapacitet: 1436L
Fugtighed: 20%-60%RH justerbar
Restitutionstid: Maks. 30 min efter åben dør 30 sekunder og derefter lukket. (Omgivelsestemperatur 25â 60% RH)
Hylder: 5 stk, højdejusterbar
Farve: Mørkeblå, ESD sikker
Indvendig mål: B1198*D682*H1723 MM
Udvendig mål: B1200*D710*H1910 MM
Beskrivelse
Climatest Symor® PCB-tørskab eller tørt opbevaringsskab med lav luftfugtighed, holder præcis fugtighedskontrol med patenteret teknologi, dette automatiske tørreskab er velegnet til opbevaring af MSD, som printkort (PCB), plader, optiske fibre, kassetter, optiske fibre, integrerede kredsløb, chips og laboratorieprøver.
Specifikation
Mode# med F: ESD-funktion, mørkeblå farve.
Mode# uden F: Ingen ESD-funktion, råhvid farve
Model |
Kapacitet |
Indvendig dimension (B×D×H,mm) |
Udvendig dimension (B×D×H,mm) |
Gennemsnitlig effekt (W) |
Bruttovægt (KG) |
Maks. Belastning/hylde (KG) |
TDA98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA320 |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA320F |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA435 |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA435F |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Feature
· Vedtager Schweiz original importerede fugt- og temperatursensor.
-Dette sikrer høj præcision i brug, desuden har PCB-tørskabet hukommelsesfunktion, ingen grund til at nulstille efter strømafbrydelse.
· Fremstillet af 1,2 mm tykkelse galvaniseret stål, med USA DuPont antistatisk pulversprøjtning.
- Solid struktur, fremragende bæreevne, overfladebehandling med 18 pulversprøjteprocesser, den statiske modstandsværdi opfylder 106 -108Ω.

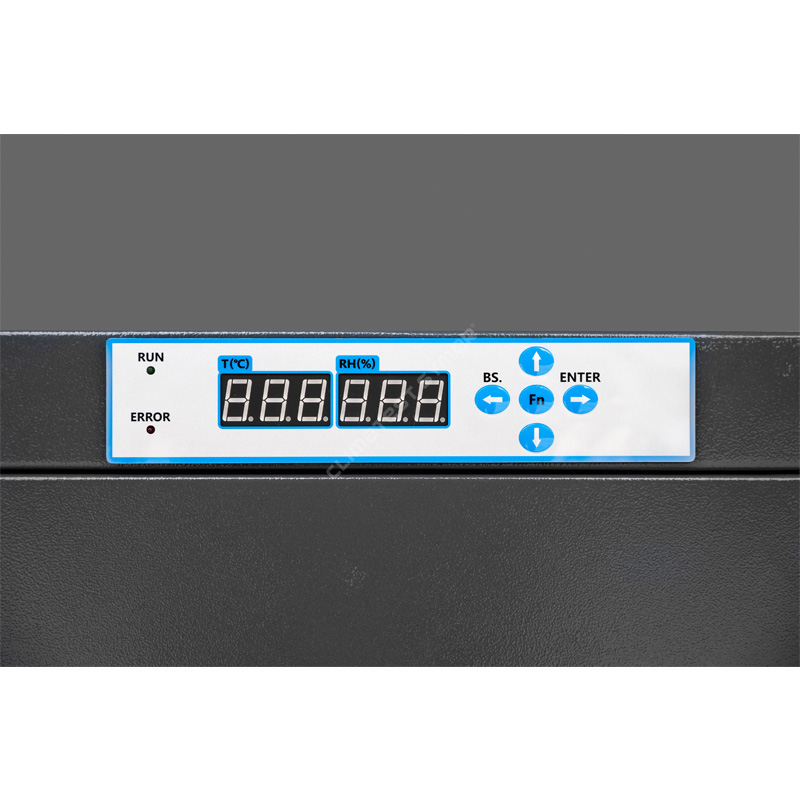

· Udstyret med overfugtighedsalarm + dør åben alarm og datalogningssystem.
-Når den indvendige fugtighed overstiger den indstillede værdi, eller døren er åben, vil den straks alarmere med lyd og lys for at minde operatøren om.
·Kraftfuldt tørmodul med +15 års forventet levetid.
- PCB-tørskabet bruger multiporøs molekylsigte som tørremiddel, det kan regenereres automatisk, ingen forbrugsstoffer og ingen udskiftning nødvendig.
· Fremragende lufttæthedsydelse

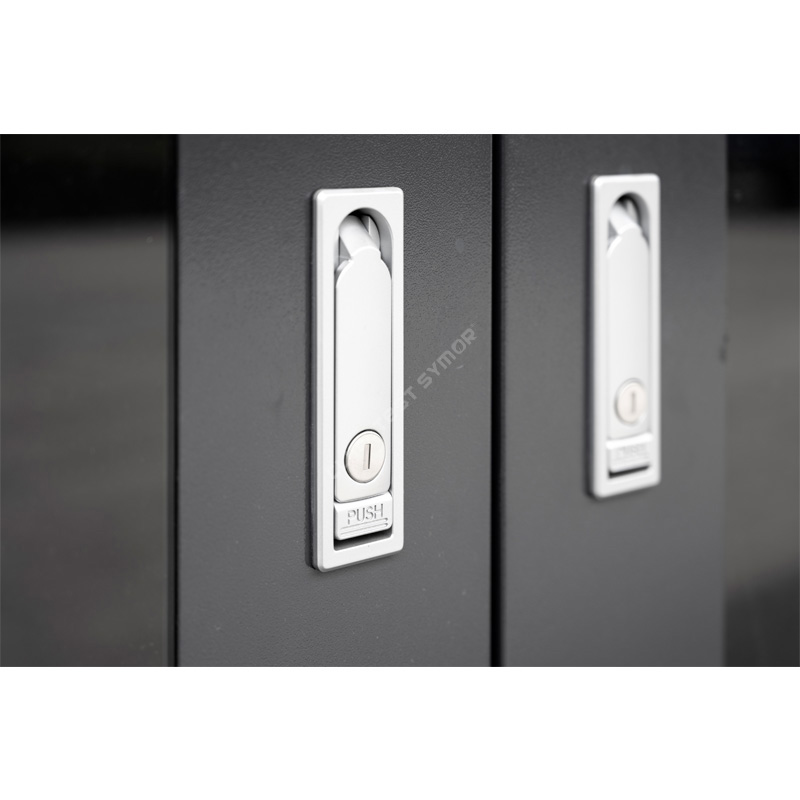

-Hele det tørre kabinet anvender tryklåsen for at minimere muligheden for fugtinfiltration.
Hvad er 40â PCB tørskab?
Climatest Symor® PCB-tørskab bruges til at kontrollere luftfugtighed inden for 20%RH-60%RH, ethvert fugtighedspunkt i dette område kan indstilles frit, PCB-tørskaben anvender den automatiske affugtningsteknologi.
Tørrenheden er hjertet i et elektronisk tørskab, tørluftkabinet, det er lavet af syntetisk tørremiddel, som kan genereres automatisk, og vedligeholdelsesfrit, dette syntetiske tørremiddels levetid er + 15 år, ingen behov for udskiftning, ingen køledråber, ingen tørremiddelposer, intet nitrogen nødvendigt, hele affugtningsprocessen er lydløs og miljømæssig.
Den tørre enhed bruger det nyeste syntetiske tørremiddel og formhukommelseslegering indeni, selv efter strømsvigt fortsætter det syntetiske tørremiddel med at absorbere fugt, den indvendige luftfugtighed bør ikke stige mere end 10% RH inden for 24 timer.
Tørt kabinet til elektronik vedtager høj nøjagtighed, Schweiz importeret RH og temperatursensor, sensoren styrer automatisk forfriskning og genbrug af det syntetiske tørremiddel med 2% nøjagtighed.
Hvorfor er PCB-tørskab nødvendigt i SMT-processen?
Med den stigende anvendelse af PCB-tørskabe bliver fugtkontrolleret opbevaring af elektroniske komponenter essentiel i den elektroniske fremstillings- og montageindustri. De elektroniske komponenter er blevet mærket med fugtfølsomt niveau (MSL) før ab fabrik specificerer IPC-standarden fugtkravet for integrerede kredsløb under tilsvarende MSL, på nuværende tidspunkt er der to hovedanbefalinger i standarden, nemlig ><5%RH og ><10%RH opbevaring i et affugtende tørt opbevaringsskab eller tørboks." eksponeringstiden ikke overstiger 72 timer, den kan opbevares under den specificerede luftfugtighed (såsom under 10 % RF eller under 5 % RF) 5 gange eller 10 gange længere i et PCB-tørskab, gulvlevetiden kan genvindes. â
Normal opbevaring |
Reflow proces |
||
|
|
|
|
Fugt i omgivelserne trænger ind i pakkerne. |
Under opvarmning stiger vanddamptrykket, hvilket adskiller matricen og harpiksen. |
Vanddampen fortsætter med at udvide sig under opvarmning og blæser pakkerne i luften. |
Vanddampen bryder pakkerne, hvilket forårsager mikrorevner. |
20%-60%RH Series affugtningshastighed:
(Omgivelsestemperatur 25 grader C, luftfugtighed 60% RH)
Forskellen mellem elektronisk tørskab og nitrogenskab:
1. Nitrogenskabet er fyldt med nitrogengas for at presse ilten ud inde i kabinettet, så der dannes et beskyttelsesmiljø for inert gas, på denne måde kan det forhindre wafere, IC-chips og LED-chips i at blive oxideret. Nitrogenkabinettet afhænger af nitrogenrensning for at imødekomme lav luftfugtighed og antioxidationsopbevaring, nitrogenrenheden foreslås at være >99%, nitrogenskab er almindeligt anvendt i mikroelektronik, halvlederindustrier. og udledning til det ydre, for at danne et miljø med lav luftfugtighed, har det mulighed for fugtighedskontrol. 2. Nitrogenskabet bruger den inaktive gas til at skabe et iltfrit eller iltfattigt miljø. dybest set fugtsikker emballage, oxidation er vanskelig at forekomme. Det elektroniske tørskab kan kun kontrollere fugtighed, ingen antioxidationsfunktion, oxygenindholdet er næsten det samme som omgivelserne t miljø.
Karakteristika for PCB-tørskab
Uafhængigt modulært design: Dette PCB-tørreskab vedtager et patenteret modulært design, temperatur- og fugtighedsdisplayet, kontrolsystemet, varmemodulet, tørre moduler kan hurtigt udskiftes, vedligeholdelsen er enkel, dette forbedrer vedligeholdelseseffektiviteten betydeligt.
Miljødesign: Hele PCB-tørreskabet producerer ikke affald til at forurene miljøet. Denne model er designet til langvarig brug, hvis hovedstrukturen af maskinlegemet er komplet, ikke-destruktiv, behøver kun periodisk at kontrollere og udskifte det defekte modul, det kan bruges for evigt, dette er det nyeste grønne design, der overholder til miljøbeskyttelse.
Nem betjening: Der er ingen komplicerede indstillinger, og personalet behøver ikke træning, maskinen skal kun tilsluttes, den kan fungere fuldautomatisk. Det er et effektivt PCB tørskab i industriel kvalitet. Det sparer dig ikke kun for personaleuddannelsesomkostninger, men forbedrer også fabrikkens produktionseffektivitet betydeligt.
Kalibreringspåmindelse: Sensorernes drift påvirker nøjagtigheden af PCB-tørkabinettet. For at overholde ISO-forordningen tilbydes funktionen til påmindelse om udløb af kalibrering i denne model. Når sensoren løber over de forudindstillede dage, blinker decimaltegnet i controlleren for at minde brugeren om, at denne funktion effektivt sparer mandskab.
For flere detaljer om PCB-tørskab, besøg venligst vores hjemmeside www.climatestsymor.com eller send direkte e-mails til sales@climatestsymor.com, vi vil få dig tilbage på det hurtigste tidspunkt, velkommen til muligt samarbejde.
